PSK 15W 3出力
SKマルチ出力ベストセラー電源シリーズです。
●安全規格：ＵＬ準拠
●各チャンネル独立制御方式
出力電流の調整が可能：0〜±5mA
外部より出力のON/OFFを制御する事が可能

標準仕様

形式名 PSK15-1212 PSK15-1515
ch CH1 CH2 CH3 CH1 CH2 CH3
定格出力電圧 ＋5V ＋12V −12V ＋5V ＋15V −15V
定格出力電流 2A 0.2A 0.2A 2A 0.15A 0.15A
総出力容量 12.4W 12.25W
重量 0.3(kg)
入
力
条
件		 相数 1φ
定格入力電圧・許容範囲 AC100V・(AC90〜132V)
周波数 47Hz〜440Hz
効率 60%(TYP)
突入電流 15A(TYP)MAX(定格入出力時、+25℃)
入力電流 0.45A(TYP)(定格入出力時、+25℃)
ノイズフィルタ 内蔵
出
力
条
件		 電圧可変範囲 CH1±5%、CH2,3(固定)偏差±4%
リップル・ノイズ 出力電圧×1.0%+50mV　P-PMAX(DC〜100MHz)
入力変動 出力電圧×04%MAX
負荷変動 出力電圧×0.8%MAX(0%〜100%〉
温度係数 出力電圧×0.02%/℃MAX(0℃〜50℃)
ドリフト 出力電圧×0.5%+15mVMAX(投入1H後8H>
保持時間 20mS　MIN(定格入出力時、+25℃)
起動時間 200mS　MAX(定格入出力時、+25℃)
付
属
機
能		 過電流保護 垂下特性(自動復帰)
過電圧保護 クローバーリミッタ方式(CH1)・ツェナーリミッタ方式(CH2・CH3)
リモート・コントロ一ル ―
リモート・センシング ―
一
般
条
件		 温度動作時
非動作時		 0℃〜+71℃
-20℃〜+85℃
相対湿度動作時
非動作時		 30〜85%RH(結露しない事)
30〜95%RH(結露しない事)
絶縁耐圧　1次-2次間
(常温、常湿) 1次-ケース間
2次-ケース間		 AC1500V　1分間感応電流10mA
AC1500V　1分間感応電流10mA
AC500V　1分間感応電流10mA
絶縁抵抗　1次-2次
(常温、常湿) ケース各間		 50MΩMIN(DC500V)
漏洩電流 1.OmAMAX
構
造		 耐振性 全振幅0.5mm　周波数10〜55Hz　1分間サイクルの振動を3方向へ各2時間

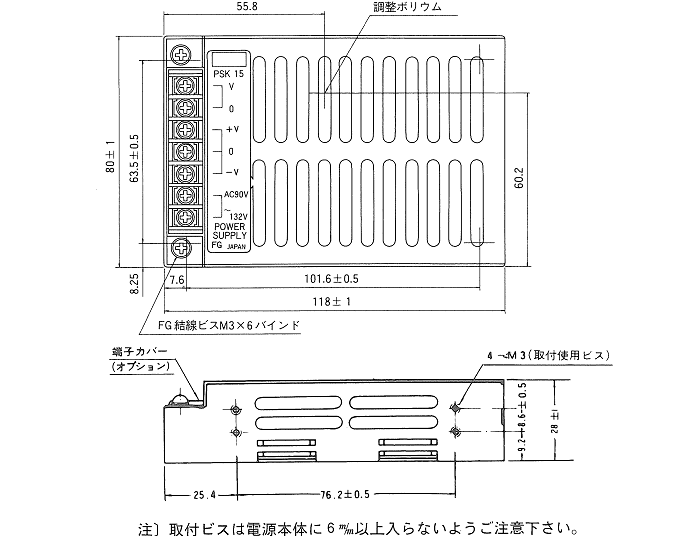

外形寸法図

外形寸法図
